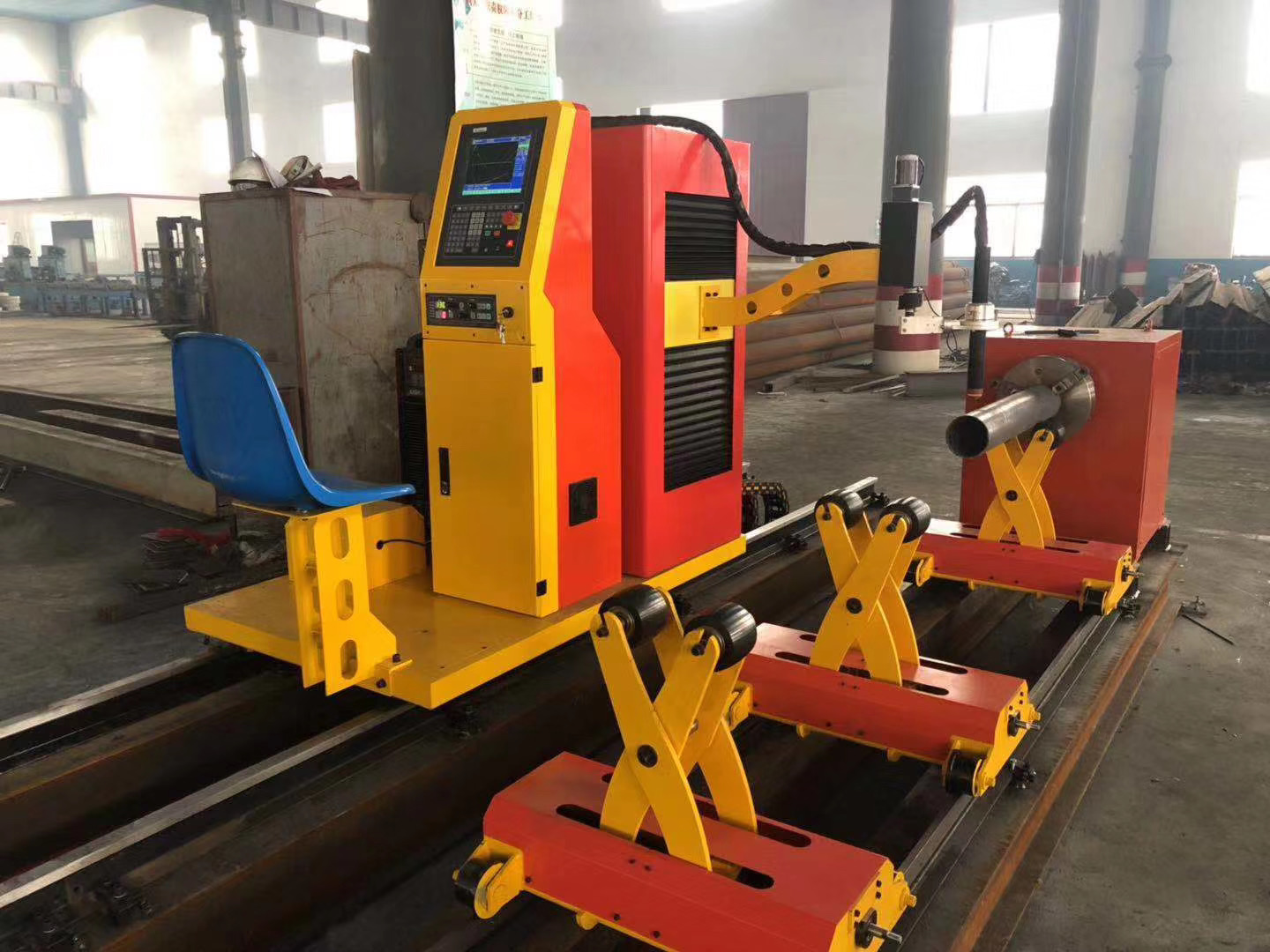

三軸二聯相貫線切割機主要由工作臺、動力卡盤和切割頭等組成。工作臺和動力卡盤采用了整體設計、通過機械整體加工，使得縱向?qū)к壟c動力卡盤的軸心線保持平行，這樣大大地調高了機器的工作精度。

在工作臺的側面上、下安裝有二根相互平行的直線導軌，導軌間安裝精密齒條，通過移動體上的驅動系統帶動齒輪轉動，實現了縱向齒輪、齒條傳動。動力卡盤通過伺服電機和同步帶輪，帶動卡盤旋轉，由卡盤帶動工件實現正、反向旋轉。切割頭是由雙伺服電機進行控制，可以作軸向和徑向偏擺。由系統控制這些運動軸的聯動，實現管子相貫線的切割。

配置介紹

三軸二聯數控相貫線切割機主要由工作臺、動力卡盤和切割頭等組成。工作臺和動力卡盤采用了整體設計、通過機械整體加工，使得縱向?qū)к壟c動力卡盤的軸心線保持平行，這樣大大地調高了機器的工作精度。在工作臺的側面上、下安裝有二根相互平行的直線導軌，導軌間安裝精密齒條，通過移動體上的驅動系統帶動齒輪轉動，實現了縱向齒輪、齒條傳動。動力卡盤通過伺服電機和同步帶輪，帶動卡盤旋轉，由卡盤帶動工件實現正、反向旋轉。切割頭是由雙伺服電機進行控制，可以作軸向和徑向偏擺。由系統控制這些運動軸的聯動，實現管子相貫線的切割。

性能特點

1、結構形式：軸（即管子轉動軸和沿管子的軸向移動軸）聯動，可切割各種相貫線形狀斷面，但不能切割任何坡口。

2、工作臺（X軸）：工作臺為整體框式結構、在工作臺的側面上、下安裝有二根相互平行的直線導軌，導軌間安裝精密齒條，通過移動體上的驅動系統帶動齒輪轉動，實現了縱向齒輪、齒條傳動。

3、卡盤旋轉裝置（Y軸）：通過伺服電機＋減速箱帶動整個傳動系統，由卡盤帶動工件正、反向旋轉。

4、割炬座升降裝置（Z軸）：由交流飼服電機經過精密減速機帶動絲桿、滑靈傳動，實現割炬座上、下運動。直線導向機構，保證了移動體在移動過程的平穩性。

5、驅動方式：國產步進驅動，可選配日本松下交流伺服驅動，整機更加平穩，速度變速范圍更寬，加速時間更短；自主研發的3軸2聯動相貫線編程軟件，能很好的解決管子壁厚產生的干涉問題。

6、可配置國內外其它數控系統、進口驅動系統、氣路系統等，實現各種高端配置方案。

7、切割厚度：碳鋼1—12mm

切割樣件
